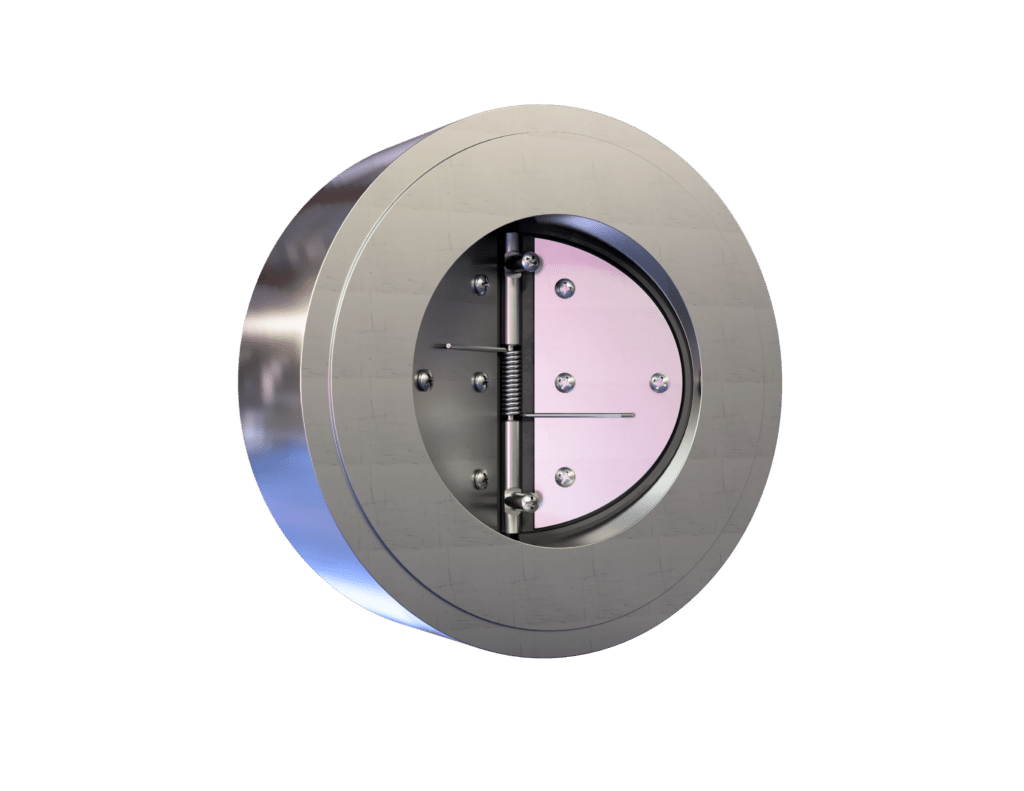

IRX 系列内部固定式弹性体铰链止回阀 视图 2

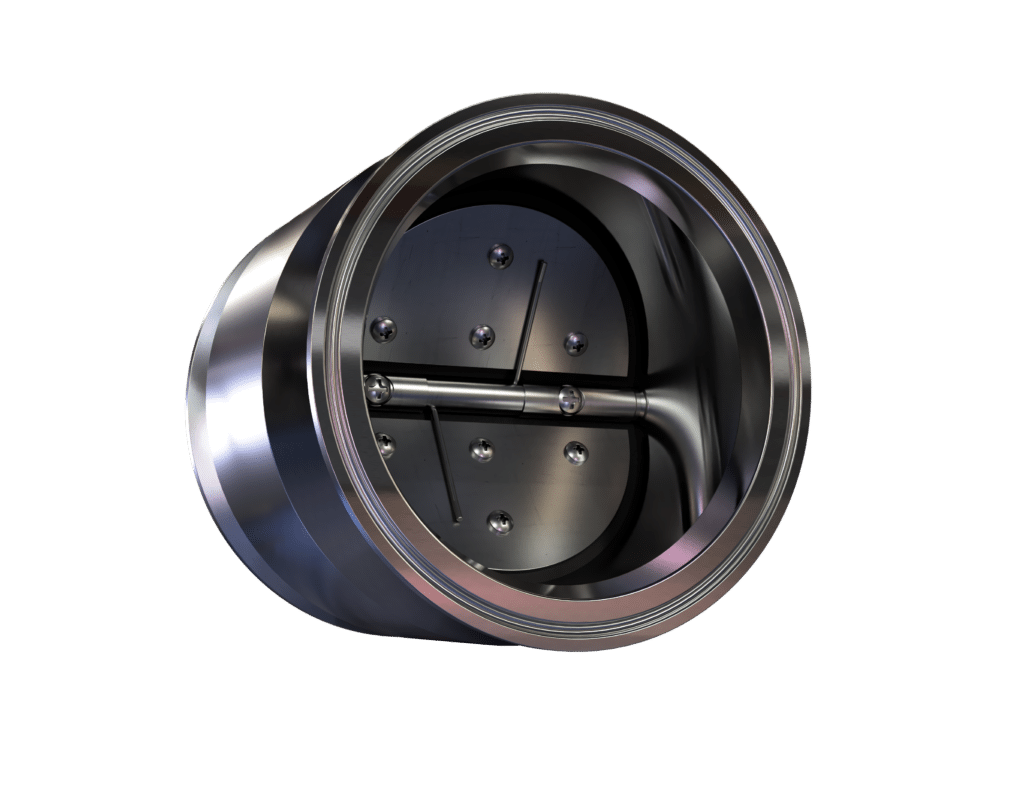

IRX 系列内部固定式弹性体铰链止回阀 视图 3
IRX 系列内部固定式弹性体铰链止回阀 视图 4

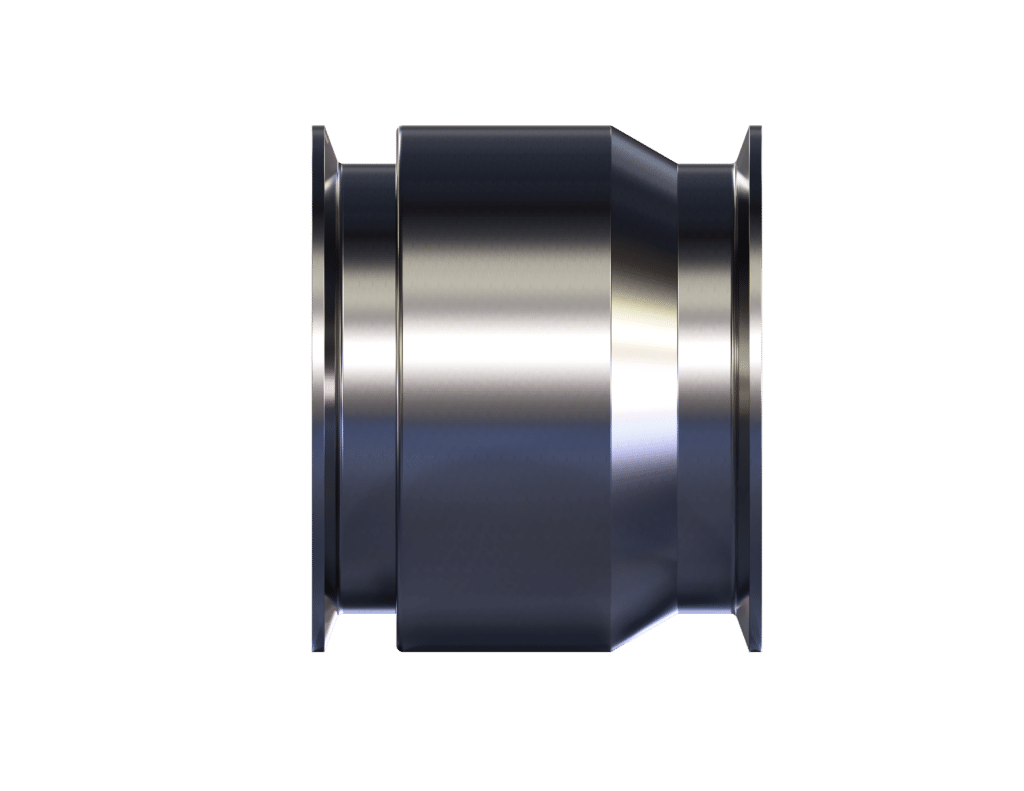

IRX 系列内部固定式弹性体铰链止回阀 视图 5

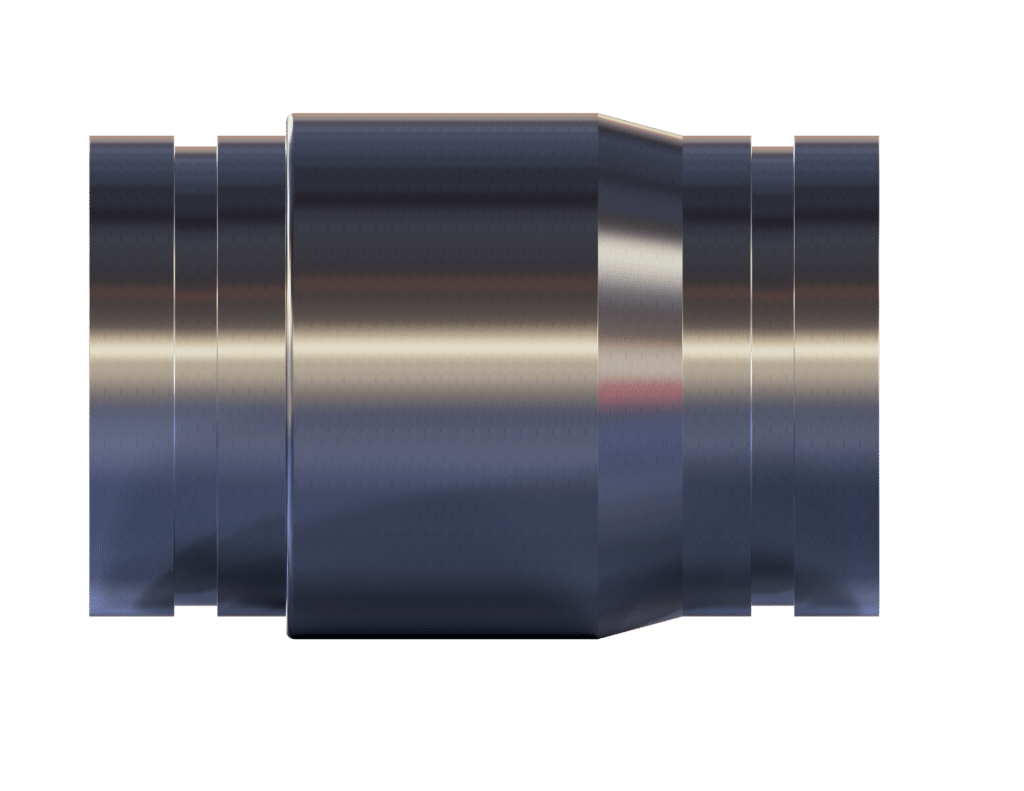

IRX 系列内部固定式弹性体铰链止回阀 视图 6

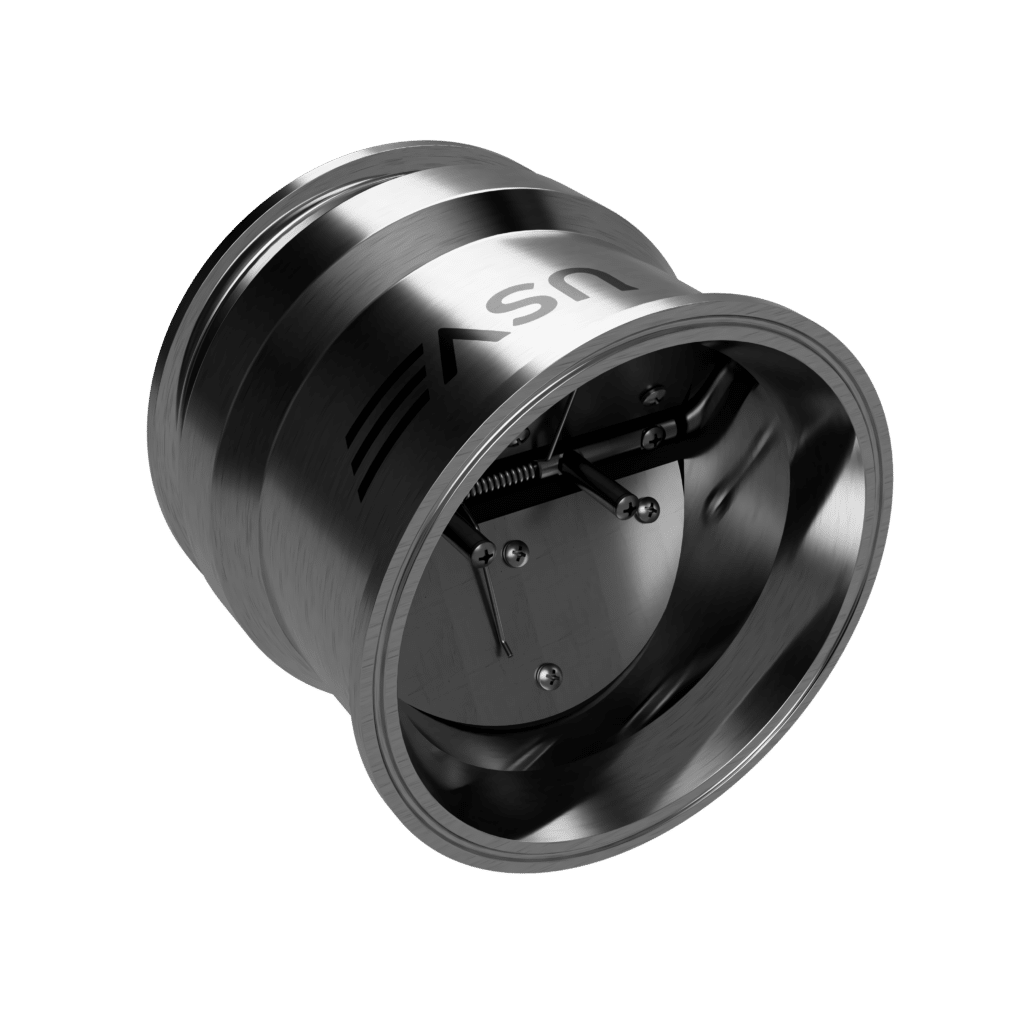

IRX 系列内部固定式弹性体铰链止回阀 视图 7
IRX 系列内部固定式弹性体铰链止回阀 视图 8

IRX 系列

The IRX is a patented, internally retained elastomer hinge check valve designed to deliver the same low-pressure-drop performance as the EHW family in a more compact, self-contained design. By eliminating external hinge hardware, the IRX reduces potential leak paths and simplifies installation in space-constrained piping systems. Optimized internal geometry and a full-flow elastomer hinge design minimize turbulence and pressure loss, supporting efficient system operation.

联系销售部

IRX 通过将弹性体铰链完全移至阀体内部，简化了传统止回阀的设计。这消除了外部固定件，减少了潜在的泄漏路径，并在保持弹性体铰链设计经实践验证的流量性能的同时，提供了更紧凑、更易于安装的解决方案。 提供 1 英寸至 12 英寸多种规格，涵盖广泛的端部连接方式和材料选择。.

  • 内部固定铰链设计：无需外部固定件，从而减少了潜在的泄漏点，并去除了可能松动、腐蚀或需要维护的部件。.
  • 在空间受限的系统中安装灵活：完全自成一体的结构设计，可在空间有限或无法使用外部硬件的情况下实现更整洁的安装。.
  • 久经考验的弹性体铰链性能：延续了EHW系列的高流量、低压降特性，提供最大Cv值，且无限制性阀座阻碍流量。.
  • 外部组件更少，风险更低：简化的设计降低了在严苛环境下因损坏、操作问题和外部磨损而造成的风险。.
  • 丰富的配置和材料选择：提供1"至12"多种规格，包括Tri-Clamp、Wafer、法兰式、沟槽式、MNPT、带倒角接头以及定制配置，同时提供多种阀体材料、阀芯和密封件选项，以满足各种应用需求。.
  • 专为空间受限的高性能系统设计：非常适合压缩空气、真空、鼓风机和工艺管道等应用场景，在这些场景中，紧凑的布局、可靠性和高效的流量至关重要。.
规格系列 / 选项
尺寸 1"-12"
密封材料 丁腈橡胶、EPDM、PTFE、硅橡胶、维通橡胶
碟片 / 内部材料 316不锈钢、铝、黄铜
机身材质 316不锈钢、铝、黄铜、碳钢、铸铁
弹簧材料 316SS
端接 三夹头、夹片式、法兰式、开槽式、MNPT、带倒刺接头、定制长度及连接方式
品牌 美国Valve

下载

类型 文件名 可下载文件
宣传册 USV-IRX-BROCHURE-V2 PDF
CAD模型 IRX_2404098-3in-Internally-Retained-Grooved-Valve STL
CAD模型 IRX_2412172-4-inch-IR-Wafer-Valve STL
